- 商品名稱：UFZ-D浮標液位計
- 添加時間：2022-03-17 10:44:19
- 電 話：13721009756
郵 箱：1430331950@qq.com
一、概述：

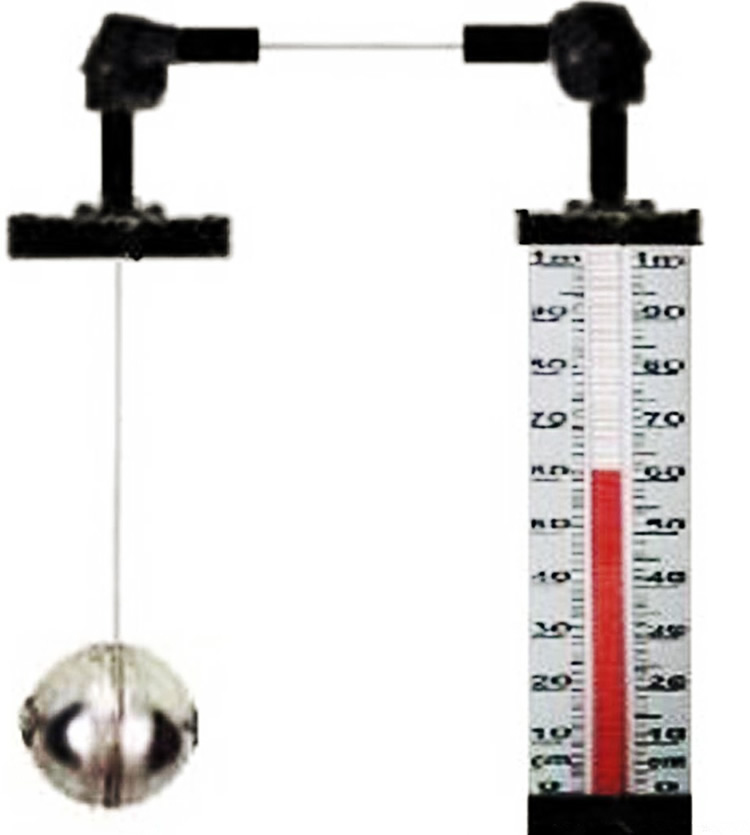

UFZ-D浮標液位計是以罐內或容器內懸浮的輕質不銹鋼浮標為測量元件，設計和安裝一組滑輪及導絲進行上下移動，通過標尺的刻度將罐內或容器中的被測介質液位直接指示出來一種計量物位儀表,它適用于石油和化工貯罐系統的腐蝕性、酸性、堿性以及高粘度性的槽、罐、油田、油庫等工業的油罐平底錐蓋拱頂容器及企業、民用水塔（箱）的液位測量，確保貯罐的液位測量結果的準確完整。
二、UFZ-D浮標液位計特點：
浮標液位計具有外型結構美觀、牢固、讀數直觀、醒目、測量范圍大等優點,特別是對大量程強腐蝕性、高粘度、普通精密測量的場合，比較適用。
三、UFZ-D浮標液位計主要技術參數：
1、工作壓力：常壓或200mmH2O水柱
2、介質密度≥0.6g/cm3
3、測量范圍：L=20m內的任意指定測量范圍，對于大于20m范圍由用戶指定。
4、指示精度：±10mm
5、介質溫度：-30℃~500℃
6、導絲安裝垂直度：≤±5°
7、結構和材質：液位計的是由浮標、導絲、導向滑輪、指針、標尺等五部分組成；標尺材質是鋁合金。
四、原理結構：
液位計是根據力學平衡原理來測量容器內的液位，在力平衡狀態下當液位處于某一高度時浮標重量W減去浮標浸在液體中的浮力F、減去重錘重量W1，減去測量系統中的摩擦力f等于0，即W-F-W1-f=0或W1=W-F-f，重錘指針指示的即為容器內的液位高度。
五、安裝：
1、浮標液位計外形與尺寸見以下示意圖
2、兩根導絲須平行，與容器底邊垂直，兩端需要固定和拉緊；
3、浮標處在容器底部時，重錘應指向0位，浮標處在液位上限時，重錘應指向滿星程；
4、出廠液位計為裝部件，用戶自行就地安裝。
